这种统计复用编码器在文安用于地面数字电视广播系统升级改造,协助其在不减少传送节目套数、不影响用户收看体验的前提下,成功地清退了原来占用的700M频段内的频点。改造前,文安无线数字电视系统采用国标推荐模式5(C=3780 16QAM 0.8 PN=420 720),8MHz带宽系统净码率21.66Mb/s,信源编码格式为AVS,通4个频点播送60套标清电视节目;改造后,保留原有国标调制模式及信源编码格式,系统一个频点最多可以播送32套标清电视节目,因此,该县仅需要2个频点就可以完成原来的播送任务。目前该县通过两个频点播送58套标清电视节目,为后续的业务拓展流出一定的频谱空间。系统升级改造一天内完成,用户基本上无感过渡到新系统。
文安系统升级改造后不仅节省大量的设备,还极大地提升了操作智能化水平。改造后节省下大量的编码器、4台复用器及附属设备、2台发射机及相关设备等,不仅节省机房空间,连线复杂度大幅降低,易于维护及减少故障概率,而且每年节省的电费超过10万元。

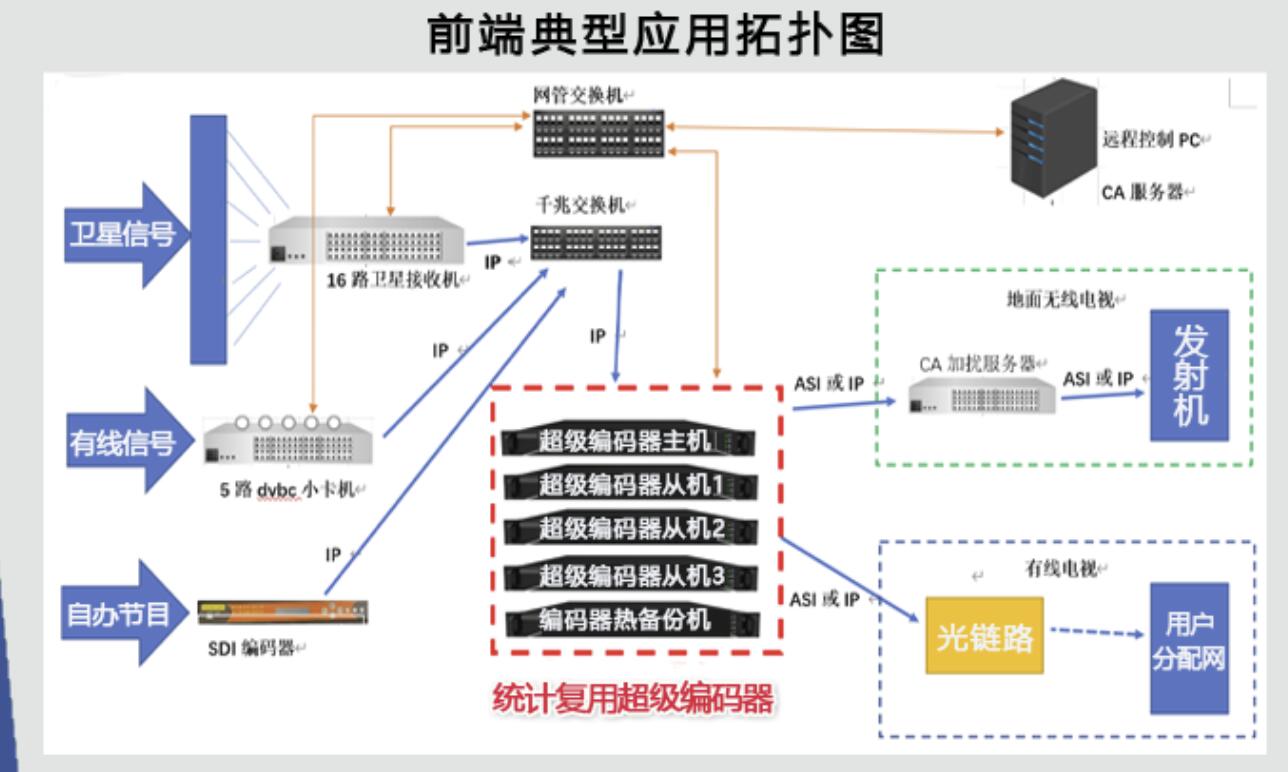

文安县改造后前端结构图
